Dobrze zaprojektowane zbrojenie fundamentu decyduje o tym, czy dom będzie pracował równomiernie, czy po kilku sezonach pojawią się rysy, klawiszowanie albo kłopot z wilgocią w strefie przyziemia. W tym tekście pokazuję, jak czytać układ prętów, na co zwrócić uwagę przy ławach, stopach i płycie oraz jakie błędy najczęściej psują efekt jeszcze przed zalaniem betonu.
Najważniejsze zasady, które trzymają fundament w ryzach
- Projekt jest ważniejszy niż „uniwersalny schemat”. Ten sam dom może dostać inne zbrojenie w zależności od gruntu, obciążeń i rodzaju fundamentu.
- Otulina ma znaczenie konstrukcyjne. Pręty nie mogą leżeć na gruncie ani dotykać szalunku; w fundamentach domów bardzo często spotyka się 5 cm otuliny, ale ostatecznie decyduje projekt.
- Łączyć trzeba z głową. Zakłady, naroża i miejsca wypuszczeń pod ściany muszą zgadzać się z detalem, a nie z „dobrą praktyką” z sąsiedniej budowy.
- Chudy beton nie jest ozdobą. To równe, czyste podłoże pod zbrojenie i deskowanie, zwykle grubości około 10 cm.
- Kontrola przed betonowaniem oszczędza najwięcej pieniędzy. Po wylaniu betonu poprawki są trudne albo niemożliwe.
Od czego zależy dobór zbrojenia
Na papierze fundament wygląda prosto, ale w praktyce dobór zbrojenia zaczyna się od trzech rzeczy: gruntu, układu konstrukcji i obciążeń. Ja zawsze patrzę najpierw na geotechnikę, bo grunt mówi mi więcej o ryzyku niż sam rzut domu. Inaczej zachowuje się budynek na stabilnym piasku, inaczej na glinie z wodą gruntową wysoko, a jeszcze inaczej na działce z nasypem albo lokalnymi przewarstwieniami.
Drugi czynnik to układ ścian nośnych, słupów i kominów. Tam, gdzie obciążenie schodzi punktowo, rosną wymagania wobec strefy zbrojonej. Dlatego naroża, zmiany grubości, miejsca pod słupami i pod cięższymi elementami dachu często dostają dodatkowe pręty albo zagęszczenie siatki. Trzeci element to sam typ fundamentu: ława przenosi obciążenia liniowo, stopa skupia je punktowo, a płyta rozkłada je na większej powierzchni.
W praktyce oznacza to jedno: nie ma bezpiecznego skrótu typu „na każdy dom dajemy to samo”. Im bardziej niejednorodny grunt albo bardziej skomplikowana bryła budynku, tym większa szansa, że konstruktor doda lokalne dozbrojenia. To właśnie ten moment, w którym warto myśleć o fundamencie jak o systemie, a nie o pojedynczej warstwie betonu. Skoro to już widać, przejdźmy do tego, jak ten system zwykle wygląda w ławach, stopach i płycie.
Jak wygląda typowy układ prętów w ławie, stopie i płycie
Najczęściej spotykam dwa podejścia: klasyczne ławy z żelbetową ścianą fundamentową albo płytę fundamentową. W obu przypadkach chodzi o to samo, czyli o przejęcie sił rozciągających, których sam beton nie znosi dobrze. Beton jest świetny na ściskanie, ale w rozciąganiu potrzebuje stalowego wsparcia, stąd cała rola prętów, siatek i strzemion.
| Element | Typowy układ zbrojenia | Po co to się robi | Na co zwrócić uwagę |
|---|---|---|---|
| Ława fundamentowa | Zwykle pręty podłużne górą i dołem, często 2+2, plus strzemiona | Przenosi obciążenia od ścian i stabilizuje fundament na długości | Otulina, naroża, miejsca łączeń, wyprowadzenia do ścian |
| Stopa fundamentowa | Siatka albo pręty krzyżowe w dwóch kierunkach | Rozprasza nacisk od słupa lub punktowego obciążenia | Strefa pod słupem, dodatkowe dozbrojenie przy krawędziach |
| Płyta fundamentowa | Najczęściej dwie warstwy siatek lub prętów, lokalnie wzmocnione krawędzie i otwory | Równomiernie rozkłada ciężar budynku na grunt | Odległości dystansowe, ciągłość siatek, dozbrojenie przy przejściach instalacyjnych |
Ławy i stopy
W ławach domów jednorodzinnych bardzo często spotyka się stal żebrowaną klasy B500B lub starsze oznaczenie A-IIIN. W praktyce projekt może przewidywać na przykład pręty główne o średnicy 12 mm i strzemiona z prętów 6 mm rozstawionych co 20 cm. To nie jest uniwersalny wzór, ale dobry punkt odniesienia: pokazuje, że w ławie liczy się nie tylko „ile stali”, ale też jej rozmieszczenie. Strzemiona spinają kosz, utrzymują geometrię i pomagają kontrolować pracę całego elementu.
W stopach fundamentowych układ bywa prostszy w geometrii, ale bardziej wymagający w strefie obciążenia. Jeśli obciążenie schodzi przez słup, siły skupiają się lokalnie i właśnie wtedy łatwo o zarysowanie albo przebicie, gdy zbrojenie jest za słabe lub źle rozłożone. Z tego powodu stopy częściej dostają zbrojenie w dwóch kierunkach, czasem zagęszczone przy słupie albo przy krawędziach.
Przeczytaj również: Gzyms na elewacji - jak wybrać i nie zepsuć bryły domu

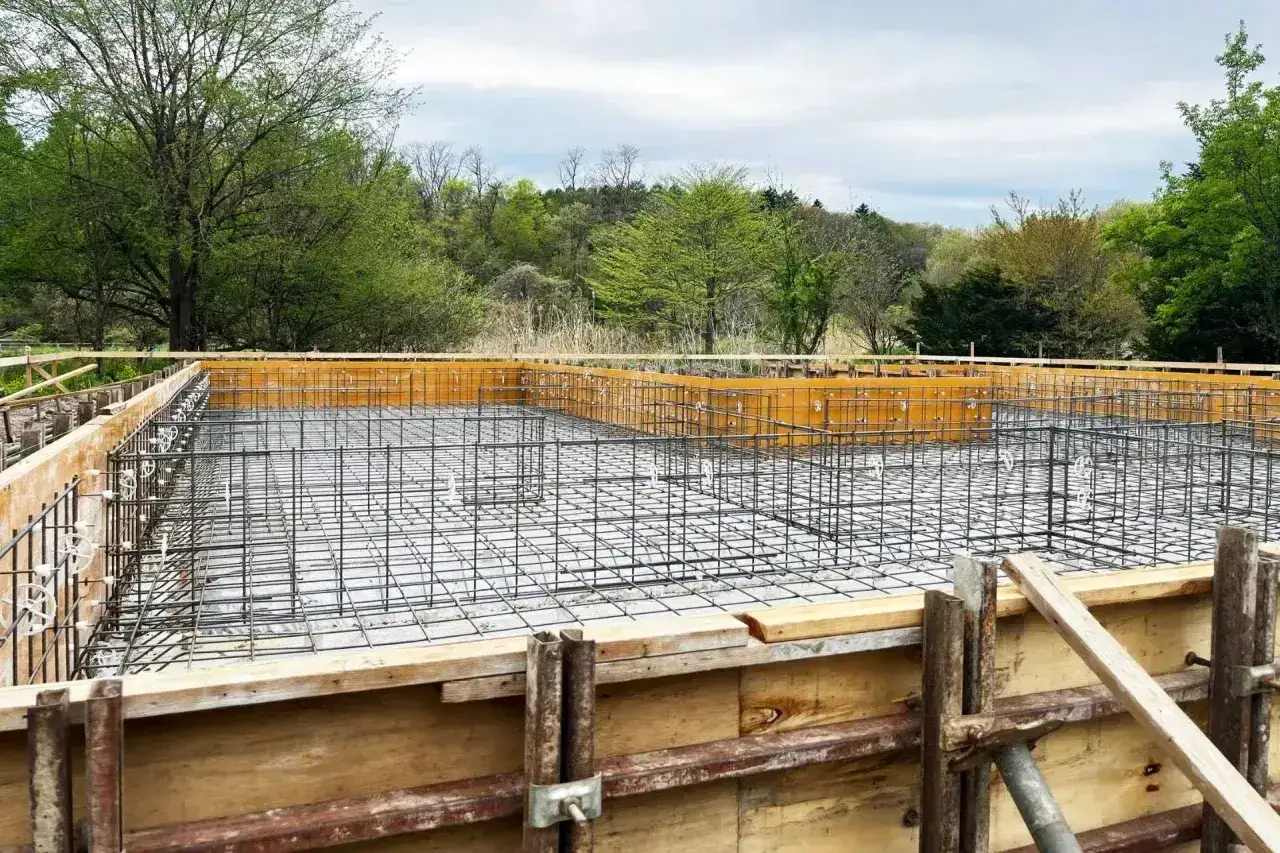

Płyta fundamentowa
Płyta wygląda z pozoru „czyściej”, ale to nie znaczy, że jest mniej wymagająca. Zwykle ma dwie warstwy zbrojenia, a w niektórych projektach spotyka się siatki z prętów 8 mm w oczku 15x15 cm. Taki układ dobrze rozkłada obciążenie, ale tylko wtedy, gdy zachowasz dokładne dystanse między warstwami i lokalne dozbrojenia przy krawędziach, pod ścianami nośnymi oraz wokół otworów. W płycie szczególnie ważna jest ciągłość zbrojenia, bo wszelkie przerwy i przypadkowe przesunięcia szybciej pokazują się na rysach niż w klasycznej ławie.
W obu rozwiązaniach obowiązuje ten sam zdrowy rozsądek: stal ma pracować w betonie, a nie na nim. Dlatego kolejność robót i jakość montażu są równie ważne jak sam projekt. To prowadzi wprost do pytania, jak taki fundament powinno się wykonywać krok po kroku.
Jak przebiega wykonanie krok po kroku
- Przygotowuję podłoże. Najpierw muszą być wykonane wykop, niwelacja i warstwa podkładowa. W wielu projektach daje się około 10 cm chudego betonu C8/10 albo C12/15, żeby uzyskać czyste i równe podparcie pod zbrojenie.
- Docinam i wyginam pręty zgodnie z projektem. Tu nie ma miejsca na „na oko”. Średnice, długości, haki i zakłady wynikają z obliczeń. Przy grubszych prętach trzeba też pilnować promieni gięcia, żeby nie osłabić stali.
- Ustawiam dystanse. To małe elementy, które utrzymują otulinę. Bez nich pręty siadają na podłożu i cały detal przestaje działać tak, jak powinien.
- Wiążę szkielet drutem. Skrzyżowania prętów łączę wiązaniem, nie przypadkowym „przytrzymaniem”. W praktyce drut wiązałkowy ma utrzymać układ do czasu betonowania, a nie zastąpić projekt.

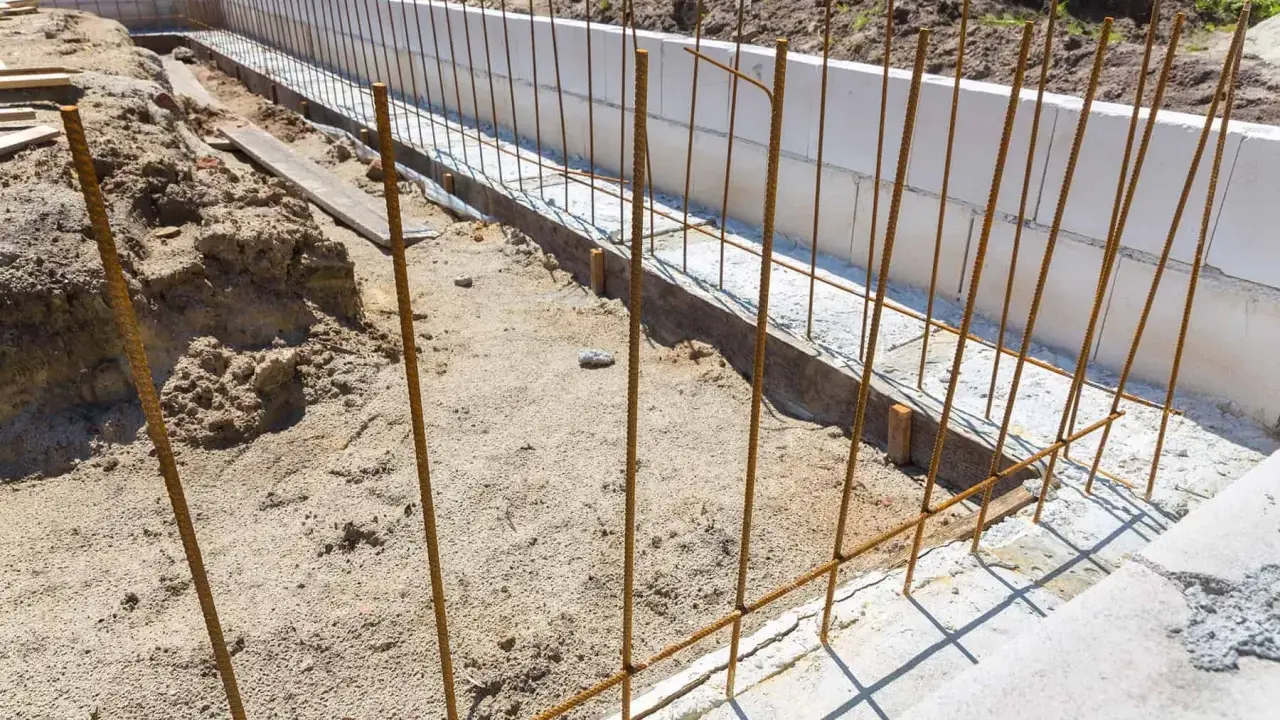

- Sprawdzam wypuszczenia i zakłady. Pręty łącznikowe do ścian, słupów albo wieńców muszą stać tam, gdzie przewiduje detal. Zakłady nie powinny skupiać się w jednym przekroju, bo wtedy osłabia się lokalnie cały fragment.
- Betonuję bez przerw i zagęszczam mieszankę. Beton powinien wejść całym przekrojem, a nie warstwami rozciągniętymi w czasie. Po ułożeniu trzeba go zawibrować, a potem pielęgnować, żeby nie stracił wody zbyt szybko.
W dokumentach wykonawczych bardzo często pojawia się też wymóg odbioru zbrojenia przed betonowaniem. I to ma sens: po zalaniu betonu nie poprawisz już ani otuliny, ani zakładów, ani przesuniętego pręta. Gdy ten etap jest zrobiony dobrze, fundament odwdzięcza się spokojniejszą pracą przez lata. Niestety większość problemów nie bierze się z projektu, tylko z drobnych błędów na budowie, więc właśnie na nich warto się zatrzymać.
Najczęstsze błędy, które kosztują najwięcej
| Błąd | Co się dzieje | Skutek po czasie |
|---|---|---|
| Za mała otulina albo brak dystansów | Stal jest zbyt blisko powierzchni betonu | Korozja, odspojenia, szybsze pękanie strefy przy gruncie |
| Pręty leżą na ziemi lub chudym betonie bez podkładek | Zbrojenie traci projektowane położenie | Osłabienie pracy elementu i problem z trwałością |
| Łączenie prętów w jednym przekroju | Powstaje lokalny „słaby punkt” | Zwiększone ryzyko rys i nierównomiernej pracy fundamentu |
| Brak dozbrojenia naroży, słupów i miejsc pod ciężkimi elementami | Siły skupiają się w punktach, które miały być chronione | Rysy ukośne, miejscowe zarysowania, czasem nawet odspojenia |
| Betonowanie na zabrudzonym lub mokrym, nierównym podłożu | Trudniej o prawidłowe ułożenie i zespolenie | Gorsza jakość warstwy przyspodowej i słabsza powtarzalność wykonania |
| Brak pielęgnacji świeżego betonu | Beton za szybko traci wodę | Rysy skurczowe i gorsza szczelność |
W praktyce widzę, że inwestorzy najczęściej skupiają się na średnicy prętów, a pomijają to, co robi największą różnicę: otulinę, stabilność kosza i jakość betonowania. To właśnie te „nudne” detale decydują, czy fundament będzie tylko wykonany, czy naprawdę trwały. Z tego miejsca przechodzę do ostatniej rzeczy, którą warto umieć samemu odczytać z projektu, zanim pojawi się betonowóz.
Jak czytać projekt i nie dać się zaskoczyć na budowie
Jeśli mam wskazać jeden dokument, który naprawdę warto czytać przed startem robót, to jest nim projekt konstrukcyjny albo wykonawczy, a nie opis handlowy domu. W projekcie szukam kilku konkretnych informacji: średnicy prętów, ich liczby, rozstawu strzemion lub siatek, długości zakładów, miejsc wypuszczeń pod ściany i słupy oraz klasy betonu. Bez tego łatwo pomylić „ogólny obraz” z rzeczywistym detalem wykonawczym.
- Średnica i ilość prętów - mówi, czy element ma pracować jak przewidziano.
- Rozstaw strzemion lub oczko siatki - kontroluje sztywność i rozkład sił.
- Otulina - decyduje o ochronie stali przed wilgocią i uszkodzeniem.
- Długości zakładów - pokazują, czy pręty są poprawnie połączone.
- Wypuszczenia zbrojenia - muszą pasować do kolejnego etapu, zwykle ściany fundamentowej albo nadziemia.
- Klasa betonu i podkład - definiują nośność i warunki pracy całej ławy lub płyty.
Jeżeli czegoś w rysunku nie rozumiesz, nie warto zgadywać. W konstrukcji fundamentu jeden niedoprecyzowany szczegół potrafi zmienić sposób pracy całej części domu, a poprawianie po betonie jest kosztowne i często nieopłacalne. Dlatego przed zalaniem zawsze robię jeszcze krótką, praktyczną kontrolę na miejscu.
Co sprawdzam tuż przed zalaniem betonu
Na sam koniec zostawiam listę rzeczy, które są proste, ale ratują jakość robót. Najpierw patrzę, czy zbrojenie ma właściwą wysokość i czy nie zostało przypadkowo przesunięte podczas chodzenia po wykopie. Potem sprawdzam otulinę, czystość deskowania, stabilność wiązań i to, czy wszystkie pręty łącznikowe stoją dokładnie tam, gdzie mają stać.
- czy podłoże jest czyste, równe i bez luźnego gruzu,
- czy dystanse trzymają stal nad podkładem,
- czy naroża i miejsca łączeń są zgodne z projektem,
- czy pręty nie są zabrudzone błotem, olejem albo grubą korozją,
- czy mieszanka betonowa i organizacja betonowania pozwolą wylać element bez przerw roboczych,
- czy po betonie jest zaplanowana pielęgnacja, a nie tylko „zostawienie do wyschnięcia”.
Jeżeli te punkty masz odhaczone, fundament zwykle startuje z dobrej pozycji. I właśnie o to chodzi: nie o efektowny detal na papierze, tylko o spokojnie wykonany fundament, który po latach nie przypomina o sobie rysami, wilgocią ani naprawami. W budowie domu najwięcej daje cierpliwa kontrola detali, bo to one trzymają całą konstrukcję w ryzach.
